PN(MPa)公稱尺寸
DN(mm) | 連接端規格
A×B(mm) | 結構長度
L(mm) | 公稱壓力
PN(MPa) | 公稱尺寸
DN(mm) | 連接端規格
A×B(mm) | 結構長度
L(mm) | | 1.6 | 15 | 15×32 | 108 | 1.6 | 65 | 65×100 | 203 |
| 15 | 15×40 | 108 | 80 | 80×125 | 229 |
| 20 | 20×40 | 117 | 100 | 100×150 | 254 |
| 25 | 25×50 | 127 | 125 | 125×200 | 267 |
| 32 | 32×50 | 140 | 150 | 150×200 | 292 |
| 40 | 40×65 | 165 | 150 | 150×250 | 292 |
| 40 | 40×80 | 165 | 200 | 200×250 | 330 |
| 50 | 50×80 | 178 | 200 | 200×300 | 330 |
| 表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸。如需其他規格參數，請咨詢汗越閥門技術部！ |

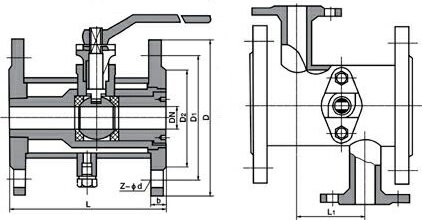

夾套球閥結構圖
如果你需訂購我廠保溫球閥系列產品，咨詢時煩請注明型號規格，或提供公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度及驅動方式(手動、蝸輪蝸桿傳動、氣動、電動、液動等)。
